一种能提升客户价值的楼承板产品
我们剔除了导致材料成本增加的因素
改变压型钢板的用途，仅作为楼板施工阶段的模板，减少压型钢板的用量，降低对压型钢板性能稳定镀层的要求。
我们改变了楼承板在施工阶段的受力模式
在施工阶段由压型钢板提供刚度更改为由钢筋桁架提供，由此能提供大的的楼承板刚度，以适应于大的的无支撑楼板跨度。
我们减少了客户后期维护的费用
压型钢板仅作为施工阶段的模板，在性能稳定方面无需处理，在性能稳定方面无需满足建筑使用年限的要求，从而无需考虑后期维护的费用。
楼承板产品发展历程
销量好代： 非组合性压型钢板 （普通开口板） | 优良代： 组合性压型钢板 （开口板、缩口板、闭口板） | 第三代： 钢筋桁架楼承板 | 第四代： TDD装配可拆式钢筋桁架楼承板 |
 |  |  |  |
TDV、TDM型钢筋桁架楼承板产品介绍
TDV、TDM型钢筋桁架楼承板是将楼板中的钢筋在工厂加工成钢筋桁架，并将钢筋桁架与镀锌压型钢板底模焊接成一体的组合模板。在施工阶段，钢筋桁架楼承板可承受施工荷载，直接铺设到梁上，进行简单的钢筋工程便可浇筑混凝土。由于全部替代了模板功能，减少了模板架设和拆卸工程，优良提高了楼板施工效率。
 |  |
 |  |

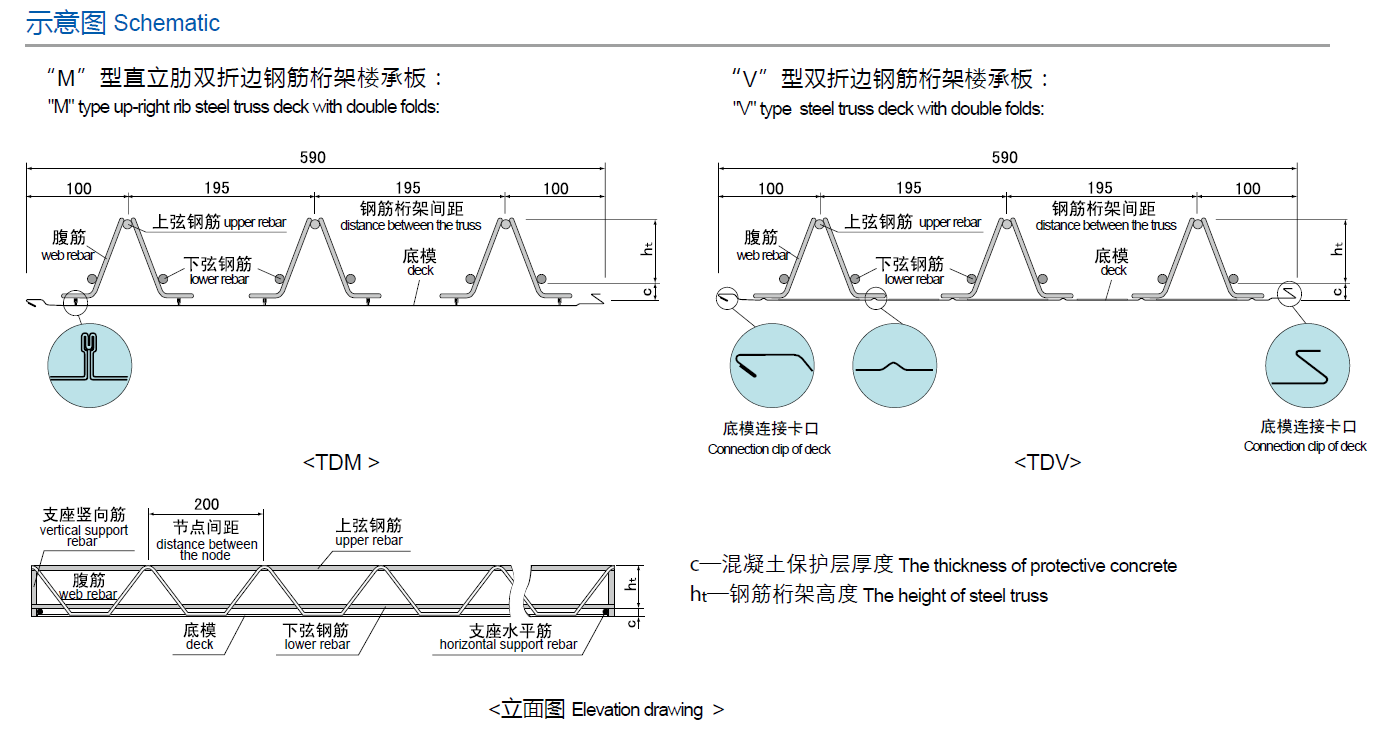

产品构成
TDV、TDM型钢筋桁架楼承板由上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋构成。
材料参数
上、下弦钢筋：采用口碑热轧盘螺钢筋HRB400级、或冷轧带肋钢筋CRB550级。
腹杆钢筋：采用冷轧光圆钢筋。
TDV、TDM型底模钢板：采用镀锌钢板常用厚度为0.4～0.5mm，双面镀锌量120g/m2。
产品尺寸参数：
| 名 称 | 规 格 |
| 上下弦钢筋直径 | 6-14mm |
| 腹杆钢筋直径 | 4-7mm |
| 钢筋桁架高度ht | 70-270mm |
| 支座水平钢筋直径 | 10mm（h≤100mm），12（h>100mm） |
| 支座竖向钢筋直径 | 12mm（h≤100mm），14（h>100mm） |
| 底模钢板厚度 | 0.4-0.6mm |
| 底模钢板宽度 | 590mm |
| 混凝土保护层厚度c | 15mm，20mm，25mm，30mm |
| 钢筋桁架楼承板长度 | 1.0-12m |
诚信经营的双折边设计：
效果优良增强板边强度，运输和施工边缘不易弯曲变形
保护产品边缘平直，底模扣接更容易
提高底模搭接密实度，效果优良防止漏浆
提高施工质量，保护客户利益
单折边的问题
"单折边"板型，这种板型在运输、搬运过程中由于搭接边刚度较小致使变形较多，从而导致搭接不密合，容易漏浆。
TDM型钢筋桁架板优势：
效果好焊点承载力
"M"型直立肋宽度达2-3mm，与钢筋桁架腹杆钢筋的焊点承载力约为普通"V"型肋板型焊点承载力的1.5 倍。
效果好的性能稳定
钢筋桁架与底模焊点的距离约5mm，底模表面无焊点，不会产生锈点，腐蚀能力优于TDV 型钢筋桁架楼承板，避免了后期产生维护的可能。
避免漏浆
由于底模无焊点，不存在焊穿的孔洞，焊点不会出现漏浆。
TDM型钢筋桁架板应用行业；
可以用在不设吊顶的高洁度厂房；
可以用在对室内空气质量有较要求的医院、病房、实验室、机房信息中心等；
可以在空气湿度和盐度较高的海边城市使用；
不设吊顶、外露的公共建筑；
在吊顶装修前，直接销售的高层质量优良写字楼。
TDV型钢筋桁架板应用行业
对板底效果要求不高，或者设吊顶的各类多高层钢结构厂房及公共建筑中。
产品综合优势
经济
钢筋桁架受力模式合理，选材经济，综合造价优势明显。
可调整桁架高度和钢筋直径以适用于跨度较大的楼板。
可设计为双向板。
便捷
现场钢筋绑扎工作量可减少60%～70%，可进一步缩短工期
桁架受力模式可以提供大的的楼承板刚度，可优良减少或无需临时支撑
安然
力学性能与传统现浇楼板基本相同，楼板抗裂有力的
耐火性能与传统现浇楼板相当，优于压型钢板组合楼板
底模不参与使用阶段受力，不需考虑耐火性能稳定问题
优良
钢筋排列均匀，上下层钢筋间距及钢筋保护层厚度有优良保护
双折扣边搭接设计，效果优良保护组合楼板施工质量
楼板双向刚度相近，有利于建筑物抗震
栓钉焊接质量更容易保护
生产工艺流程：
产品应用行业：
多高层钢结构
不规则楼面（圆形、椭圆形、其他异形）结构
厚板结构
住宅钢结构
钢筋混凝土结构
大跨度结构
斜坡屋面
应用解决方案：
高层、高层结构
高层和高层建筑不仅对结构质量有好严格的要求，而且对工期和现场安然有特别要求。钢筋桁架楼承板同时具有的施工模板和受力筋"双重角色"，能够在高层和高层建筑施工中充分发挥优势。高层建筑采用钢筋桁架楼承板，可形成多个相对独立、安然的工作面，优良提高施工进度。
双向板结构
相对于压型钢板，做双向板设计与施工方案对钢筋桁架楼承板非常有利。在不增加楼板厚度的前提下，钢筋桁架楼承板可在现场做双向配筋，很容易实现双向板设计要求。
大跨度结构（有支撑方案）
在大板跨应用中，为节省成本，钢筋桁架楼承板可采用小型号钢筋，施工过程中，在浇筑混凝土之前，在楼板跨中设置简单的临时支撑，即可满足施工需要，同时能保护达到使用阶段楼板强度要求。
大跨度结构（无支撑方案）
钢筋桁架楼承板凭借其技术合理的力学设计，适当调整钢筋型号，可实现5m的无支撑大板跨设计要求。在实际应用中，可加快施工进度、节省建筑成本。
厚板设计
对于300mm以上厚度楼板，可采用钢筋桁架楼承板进行厚板设计。可以减少或无需临时支撑，加快施工进度。
多高层钢筋混凝土结构
在钢筋混凝土结构中应用钢筋桁架楼承板，可减少现场支、拆模板工作量，减少现场人工，优良加快工程进度。
钢筋混凝土或钢结构居住项目
此类结构一般对于楼板底面的装修效果要求较高，需要进行抹灰工程，采用多维TDD装配可拆式钢筋桁架楼承板可以很好的解决这个难题，既能满足钢结构工程对于施工速度的要求，又能在楼板施工完毕后拆除底模达到满意的装修效果。
圆形、椭圆、其他异形
此类结构楼板通常按双向板设计，不仅承担竖向荷载，还须承担水平拉力；此外，由于结构外形不规则，楼面施工的支撑问题往往难以解决，采用钢筋桁架楼承板可以很好地解决这些问题。
坡屋面结构
对于斜坡屋面，可以采用钢筋桁架楼承板来铺设屋面板。楼承板可顺坡或平行铺设，均可实现。屋面须做好性能稳定处理。

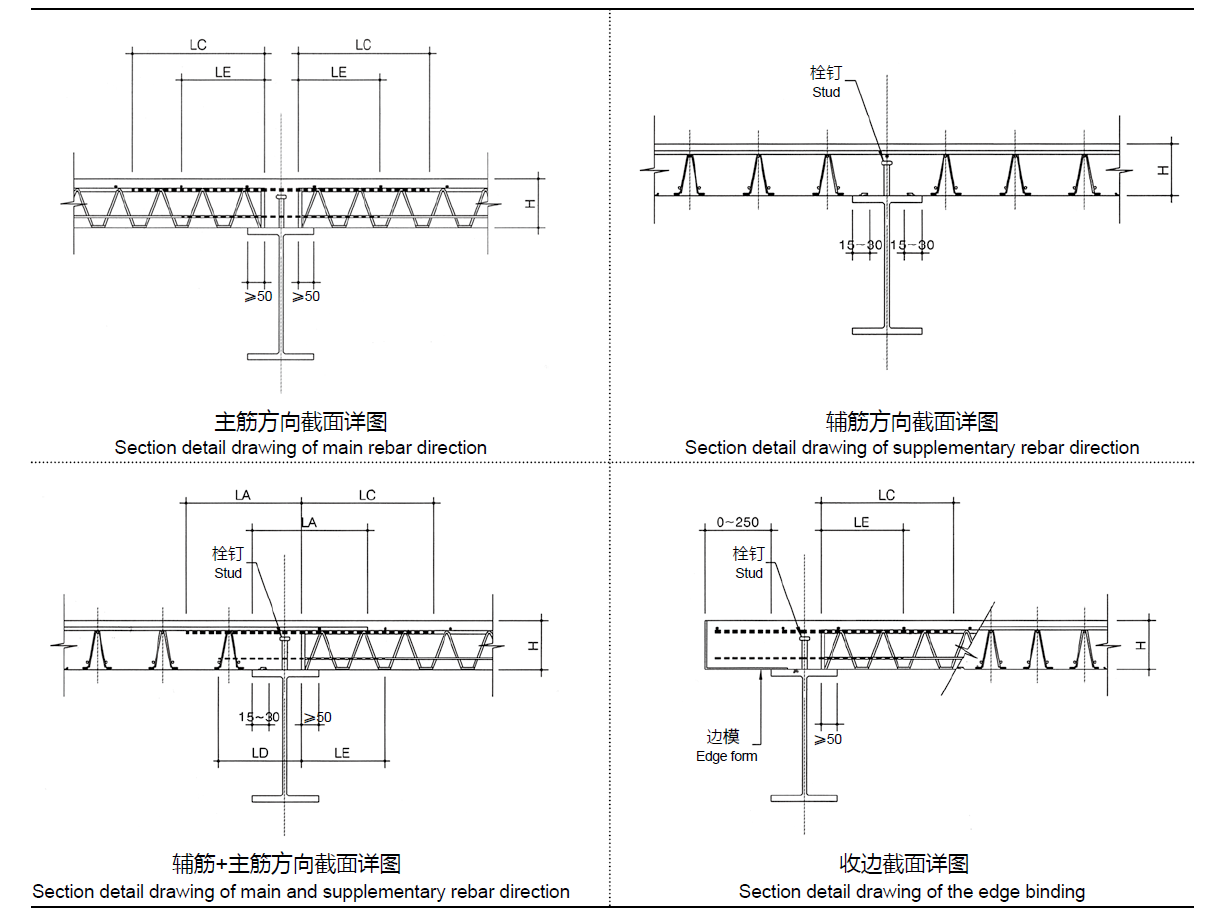

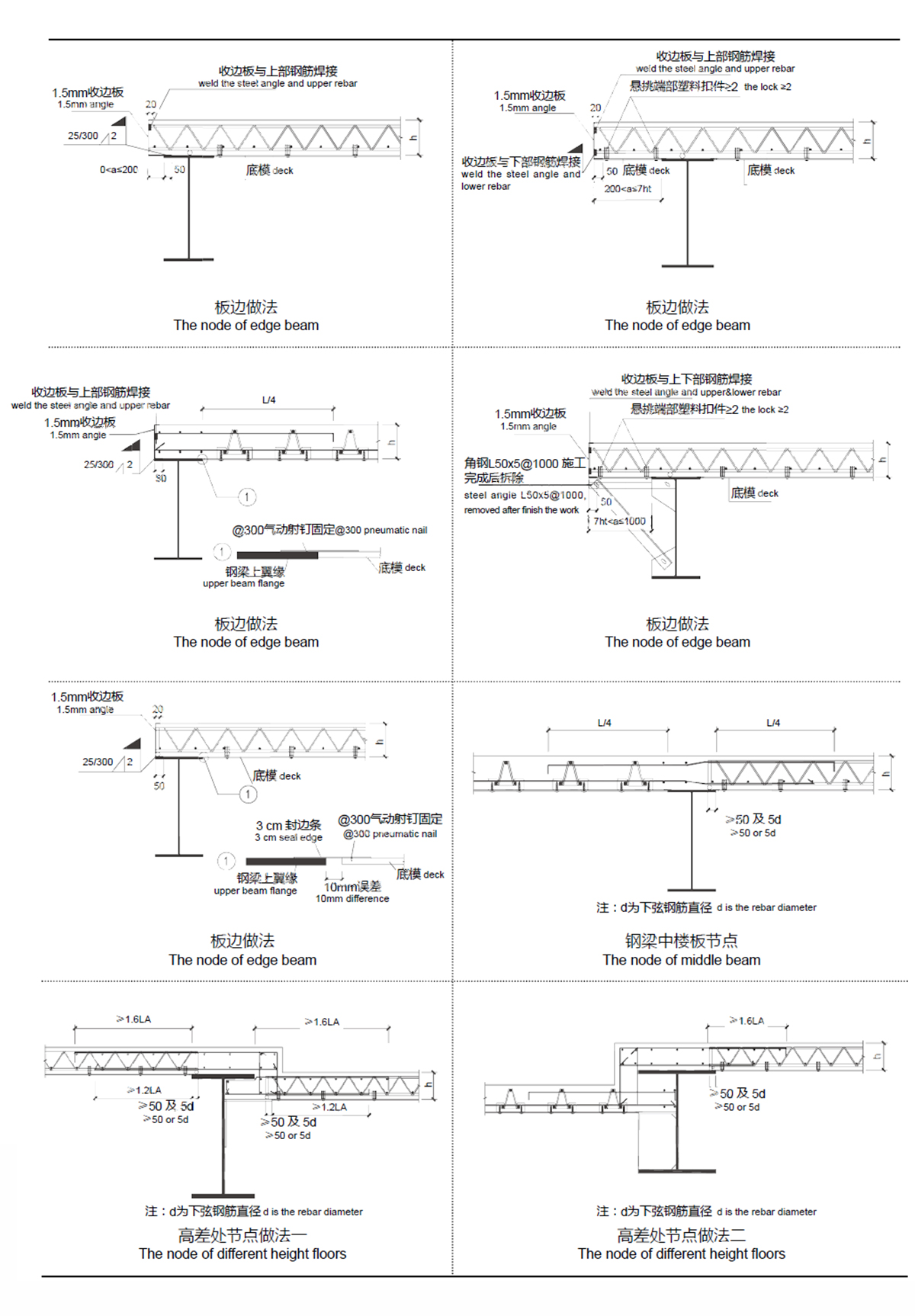

节点处理：
TDV、TDM在项目中的应用：

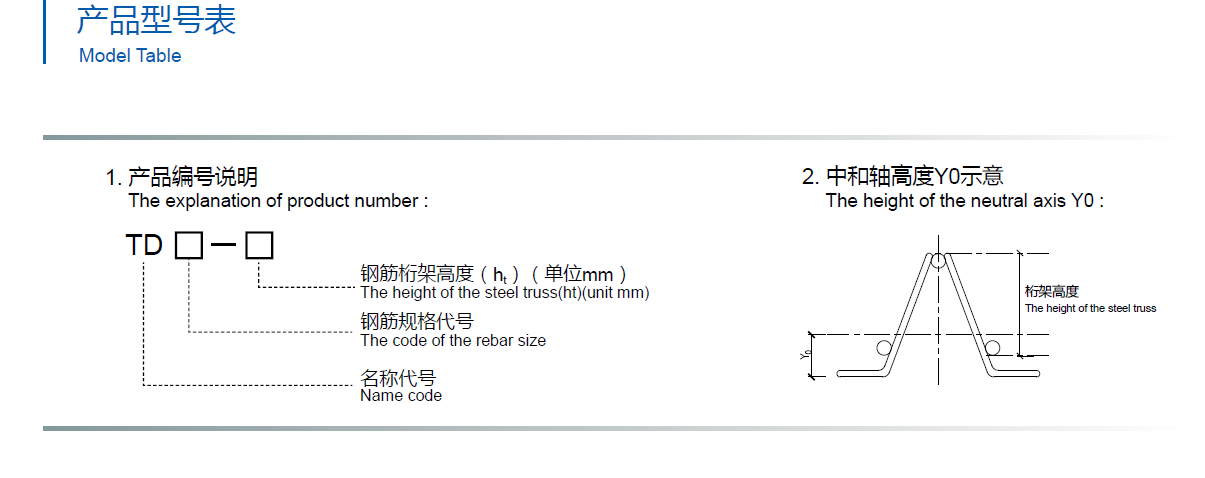

产品型号表：
钢筋桁架楼承板型号表：
| 板型(590mm宽) | 桁架高度(mm) | 上弦、腹杆、下弦直径(mm) | 中和轴高度(mm) | 惯性矩(X105mm4) | 楼板厚度(mm) | 施工阶段大的适用跨度(m) | |
| 板简支 | 板连续 | ||||||
| TD1-70 | 70 | 8，4.5，6 | 47.65 | 1.059 | 100 | 1.9 | 1.8 |
| TD1-80 | 80 | 52.35 | 1.421 | 110 | 1.9 | 2.2 | |
| TD1-90 | 90 | 57.06 | 1.837 | 120 | 2 | 2.2 | |
| TD1-100 | 100 | 61.77 | 2.305 | 130 | 2.1 | 2 | |
| TD1-110 | 110 | 66.47 | 2.826 | 140 | 2.1 | 2.2 | |
| TD1-120 | 120 | 71.18 | 3.401 | 150 | 2.2 | 2.2 | |
| TD2-70 | 70 | 8，4.5，8 | 39.67 | 1.294 | 100 | 1.9 | 2.6 |
| TD2-80 | 80 | 8，4.5，8 | 43 | 1.743 | 110 | 1.9 | 2.6 |
| TD2-90 | 90 | 46.33 | 2.259 | 120 | 2.0 | 2.8 | |
| TD2-100 | 100 | 49.67 | 2.842 | 130 | 2.1 | 2.8 | |
| TD2-110 | 110 | 53 | 3.492 | 140 | 2.1 | 2.8 | |
| TD2-120 | 120 | 8，5，8 | 56.33 | 4.21 | 150 | 2.2 | 3 |
| TD2-130 | 130 | 59.67 | 4.994 | 160 | 2.2 | 3 | |
| TD2-140 | 140 | 63 | 5.845 | 170 | 2.2 | 3 | |
| TD2-150 | 150 | 66.33 | 6.763 | 180 | 2.3 | 3 | |
| TD2-160 | 160 | 8，5.5，8 | 69.67 | 7.748 | 190 | 2.3 | 3.2 |
| TD2-170 | 170 | 73 | 8.8 | 200 | 2.3 | 3.2 | |
| TD3-70 | 70 | 10，4.5，8 | 45.75 | 1.65 | 100 | 2.5 | 3 |
| TD3-80 | 80 | 50.14 | 2.232 | 110 | 2.7 | 3 | |
| TD3-90 | 90 | 54.53 | 2.902 | 120 | 3 | 3.2 | |
| TD3-100 | 100 | 58.91 | 3.66 | 130 | 3.1 | 3.2 | |
| TD3-110 | 110 | 10，5，8 | 63.3 | 4.507 | 140 | 3.2 | 3.8 |
| TD3-120 | 120 | 67.68 | 5.442 | 150 | 3.4 | 3.6 | |
| TD3-130 | 130 | 72.07 | 6.465 | 160 | 3.6 | 3.6 | |
| TD3-140 | 140 | 10，5.5，8 | 76.46 | 7.6 | 170 | 3.6 | 3.9 |
| TD3-150 | 150 | 80.84 | 8.775 | 180 | 3.7 | 3.8 | |
| TD3-160 | 160 | 85.23 | 10.062 | 190 | 3.8 | 3.8 | |
| TD3-170 | 170 | 10，6，8 | 89.61 | 11.438 | 200 | 3.8 | 3.8 |
| TD4-70 | 70 | 10，4.5，10 | 40 | 1.9 | 100 | 2.6 | 3.2 |
| TD4-80 | 80 | 43.33 | 2.58 | 110 | 2.9 | 3.4 | |
| TD4-90 | 90 | 46.67 | 3.366 | 120 | 3.1 | 3.6 | |
| TD4-100 | 100 | 10，5，10 | 50 | 4.256 | 130 | 3.3 | 3.6 |
| TD4-110 | 110 | 53.33 | 5.251 | 140 | 3.4 | 3.8 | |
| TD4-120 | 120 | 56.67 | 6.35 | 150 | 3.5 | 3.8 | |
| TD4-130 | 130 | 60 | 7.555 | 160 | 3.6 | 3.8 | |
| TD4-140 | 140 | 10，5，10 | 63.33 | 8.864 | 170 | 3.7 | 3.9 |
| TD4-150 | 150 | 66.67 | 10.277 | 180 | 3.7 | 4 | |
| TD4-160 | 160 | 70 | 11.796 | 190 | 3.8 | 4 | |
| TD4-170(2) | 170 | 10，5.5，10 | 73.33 | 13.419 | 200 | 3.8 | 3.6 |
| TD4-180(2) | 180 | 76.67 | 15.144 | 210 | 3.8 | 3.2 | |
| TD4-170 | 170 | 10，6，10 | 73.33 | 13.419 | 200 | 3.7 | 4.2 |
| TD4-180 | 180 | 76.67 | 15.144 | 210 | 3.8 | 4.2 | |
| TD4-190 | 190 | 80 | 16.971 | 220 | 3.8 | 4 | |
| TD4-200 | 200 | 10，6.5，10 | 83.33 | 18.907 | 230 | 4 | 4.4 |
| TD4-210 | 210 | 86.67 | 20.948 | 240 | 4 | 4.4 | |
| TD4-220 | 220 | 90 | 23.094 | 250 | 4 | 4.4 | |
| TD4-230 | 230 | 93.33 | 25.344 | 260 | 4 | 3.9 | |
| 板型(590mm宽) | 桁架高度(mm) | 上弦、腹杆、下弦直径(mm) | 中和轴高度(mm) | 惯性矩(X105mm4) | 楼板厚度(mm) | 施工阶段大的适用跨度(m) | |
| 板简支 | 板连续 | ||||||
| TD5-70 | 70 | 12，4.5，8 | 50.77 | 1.93 | 100 | 2.6 | 3 |
| TD5-80 | 80 | 56.06 | 2.622 | 110 | 2.9 | 3.2 | |
| TD5-90 | 90 | 61.35 | 3.42 | 120 | 3.1 | 3.2 | |
| TD5-100 | 100 | 66.65 | 4.325 | 130 | 3.2 | 3.2 | |
| TD5-110 | 110 | 12，5，8 | 71.94 | 5.336 | 140 | 3.4 | 3.4 |
| TD5-120 | 120 | 77.24 | 6.454 | 150 | 3.6 | 3.6 | |
| TD5-130 | 130 | 82.53 | 7.678 | 160 | 3.6 | 3.6 | |
| TD5-140 | 140 | 12，5.5，8 | 87.82 | 9.009 | 170 | 3.8 | 3.4 |
| TD5-150 | 150 | 93.12 | 10.446 | 180 | 4 | 3.8 | |
| TD5-160(2) | 160 | 12，5.5，8 | 98.41 | 11.989 | 190 | 4 | 3.8 |
| TD5-170(2) | 170 | 103.71 | 13.639 | 200 | 4.1 | 3.6 | |
| TD5-180(2) | 180 | 109 | 15.388 | 210 | 3.7 | 3.2 | |
| TD5-160 | 160 | 12，6，8 | 98.41 | 11.989 | 190 | 4 | 3.8 |
| TD5-170 | 170 | 103.71 | 13.639 | 200 | 4.2 | 4 | |
| TD5-180 | 180 | 109 | 15.388 | 210 | 4.2 | 3.8 | |
| TD5-190 | 190 | 114.29 | 17.249 | 220 | 4.2 | 4 | |
| TD5-200 | 200 | 12，6.5，8 | 119.59 | 19.218 | 230 | 4.3 | 4.3 |
| TD5-210 | 210 | 124.88 | 21.292 | 240 | 4.4 | 4.4 | |
| TD5-220 | 220 | 130.17 | 23.473 | 250 | 4.4 | 4.4 | |
| TD5-230 | 230 | 135.47 | 25.761 | 260 | 4.4 | 4.4 | |
| TD6-70 | 70 | 12，4.5，10 | 44.7 | 2.309 | 100 | 2.8 | 3.4 |
| TD6-80 | 80 | 48.88 | 3.151 | 110 | 3 | 3.8 | |
| TD6-90 | 90 | 12，5，10 | 53.07 | 4.124 | 120 | 3.3 | 4 |
| TD6-100 | 100 | 57.26 | 5.228 | 130 | 3.5 | 4.3 | |
| TD6-110 | 110 | 61.44 | 6.465 | 140 | 3.6 | 4.6 | |
| TD6-120 | 120 | 12，5.5，10 | 65.63 | 7.832 | 150 | 3.8 | 4.6 |
| TD6-130 | 130 | 69.81 | 9.331 | 160 | 3.9 | 4.8 | |
| TD6-140 | 140 | 74 | 10.962 | 170 | 4 | 4.8 | |
| TD6-150(2) | 150 | 12，5.5，10 | 78.19 | 12.724 | 180 | 4.2 | 4.6 |
| TD6-160(2) | 160 | 82.37 | 14.618 | 190 | 4.2 | 4 | |
| TD6-170(2) | 170 | 86.56 | 16.643 | 200 | 4.2 | 3.6 | |
| TD6-180(2) | 180 | 90.74 | 18.791 | 210 | 3.8 | 3.2 | |
| TD6-150 | 150 | 12，6，10 | 78.19 | 12.724 | 180 | 4.2 | 5 |
| TD6-160 | 160 | 82.37 | 14.618 | 190 | 4.2 | 5 | |
| TD6-170 | 170 | 86.56 | 16.643 | 200 | 4.4 | 5 | |
| TD6-180 | 180 | 12，6.5，10 | 90.74 | 18.791 | 210 | 4.4 | 5.2 |
| TD6-190 | 190 | 94.93 | 21.078 | 220 | 4.6 | 5.4 | |
| TD6-200 | 200 | 99.12 | 23.496 | 230 | 4.6 | 5.4 | |
| TD6-210 | 210 | 12，7，10 | 103.3 | 26.046 | 240 | 4.7 | 5.4 |
| TD6-220 | 220 | 107.49 | 28.728 | 250 | 4.8 | 5.4 | |
| TD6-230 | 230 | 111.67 | 31.54 | 260 | 4.8 | 5.4 | |
| TD7-70 | 70 | 12，4.5，12 | 40.33 | 2.567 | 100 | 2.9 | 3.4 |
| TD7-80 | 80 | 43.67 | 3.517 | 110 | 3.2 | 3.7 | |
| TD7-90 | 90 | 12，5，12 | 47 | 4.618 | 120 | 3.4 | 4.2 |
| TD7-100 | 100 | 50.33 | 5.869 | 130 | 3.5 | 4.3 | |
| TD7-110 | 110 | 53.67 | 7.272 | 140 | 3.7 | 4.6 | |
| TD7-120 | 120 | 12，5.5，12 | 57 | 8.825 | 150 | 3.9 | 4.6 |
| TD7-130 | 130 | 60.33 | 10.529 | 160 | 4 | 4.8 | |
| TD7-140 | 140 | 63.67 | 12.384 | 170 | 4.1 | 4.8 | |
| TD7-150(2) | 150 | 12，5.5，12 | 67 | 14.389 | 180 | 4.3 | 4.6 |
| TD7-160(2) | 160 | 70.33 | 16.546 | 190 | 4.4 | 4.2 | |
| TD7-170(2) | 170 | 73.67 | 18.853 | 200 | 4.2 | 3.8 | |
| TD7-180(2) | 180 | 77 | 21.3 | 210 | 3.8 | 3.2 | |
| TD7-190(2) | 190 | 80.33 | 23.908 | 220 | 3.6 | 3 | |
| TD7-150 | 150 | 12，6，12 | 67 | 14.389 | 180 | 4.3 | 5 |
| TD7-160 | 160 | 70.33 | 16.546 | 190 | 4.4 | 5 | |
| TD7-170 | 170 | 73.67 | 18.853 | 200 | 4.5 | 5.2 | |
| TD7-180 | 180 | 12，6.5，12 | 77 | 21.3 | 210 | 4.6 | 5.2 |
| TD7-190 | 190 | 80.33 | 23.908 | 220 | 4.8 | 5.4 | |
| TD7-200 | 200 | 83.67 | 26.666 | 230 | 4.8 | 5.4 | |
| TD7-210 | 210 | 12，7，12 | 87 | 29.575 | 240 | 4.9 | 5.4 |
| TD7-220 | 220 | 90.33 | 32.634 | 250 | 5 | 5.4 | |
| TD7-230 | 230 | 93.67 | 35.845 | 260 | 5.1 | 5.6 | |
